3D供水管网监测系统

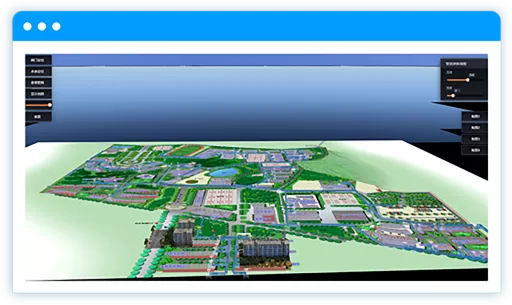

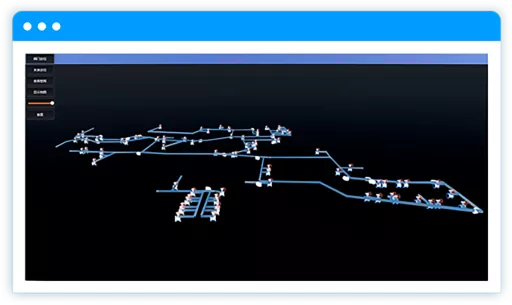

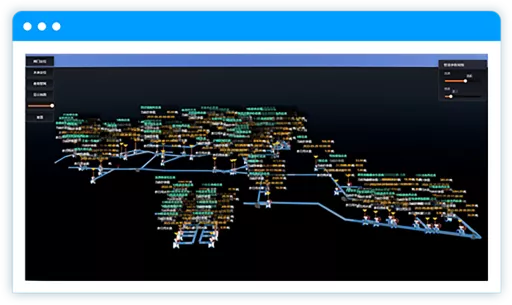

以航拍、平面地图、管网走向、管道、阀门等采集点数据建设3D管网模型，依托具有在线检测压力、流量等功能的物联网计量传感设备进行数据采集、存储、分析。并利用数字化孪生技术，建立能够实时反映管网运行状态的3D管网监测平台系统。
功能特点
分区计量，漏损分析
通过供水管网监测系统建设，实现供水管网分区计量，对管网分区流量、压力实时监测，利用管网分区计量数据及管网已有数据，进行数据分析、挖掘、对比系统，构建管网漏损分析系统，实现漏损分析，为相关业务平台提供数据支撑。
管网体系，优化调度
通过系统的建设，提升了管网的精细化、信息化水平，形成管网体系化管理。根据管网的运行状态监测和分布状况，实现供水调配的优化调度，达到体系化管理的智慧管理目标。
便捷管理，提升效率
通过供水一张图、移动APP的方式提升了管理的便捷度，做到数据实时监控，异常实时预警，漏损及时发现，故障及时派单，极大提高了管网管理、维护的工作效率。
智慧管控，张弛有度
能实现供水管网数据的智慧化管理，可根据实时的监测情况进行分析处理，用数字化的形式强化对现场的掌握，实现自动预警，处置起来更加张弛有度，有的放矢。

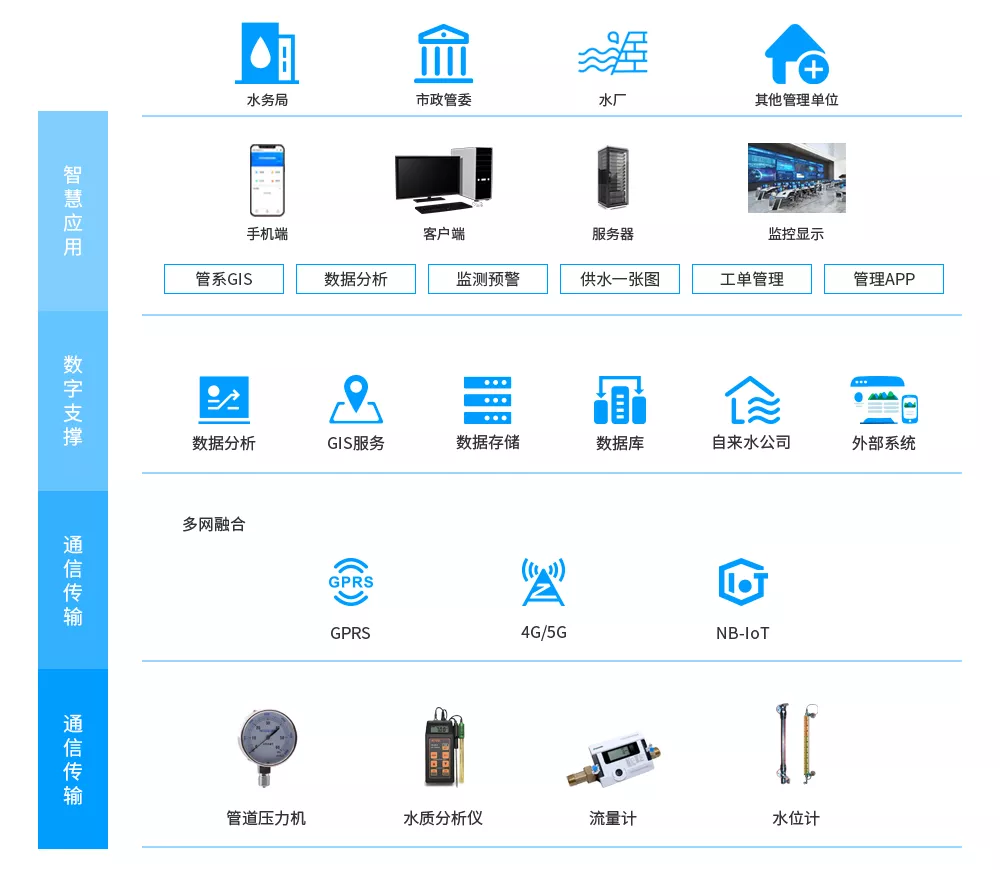

系统架构
园区供水水管网监测管理系统主要由调度中心、通信平台、测控终端、压力变送器和流量仪表组成
1、监控中心：服务器、平台软件 2、通讯方式：4G、GPRS、NB-IoT 、Internet公网 3、终端设备：远程终端设备，根据现场供电条件选择：市电供电型监测终端 4、计量传感器设备：流量计、压力变送器、电表等 现场远程终端控制设备实时采集管网流量、压力等数据，通过GPRS或4G无线通讯网络将数据传输送至监控主站、主站通过对监测数据的接收、储存以及分析整理，根据设定置控制阀门或泵的启动停止，生产各种监测数据列表、报表以及对比曲线图。客户可通过PC端或移动端查询监测点数据。
系统功能




1.png   数据分析


         生成每个测点的压力、流量数据曲线；生成每条管线压力分
         布曲线。

         生成各种工作报表。存储、查询、对比历史数据。




1.png   实时监测


         实时监测设备运行状态，监测供水管网测点的压力、流量、流
         向、水质信息，阀门开度大小，工作状态、出口流量和压力。




1.png   漏损分析


         夜间最小流量、指定分析时间、区域漏损分析、定位漏点。




1.png   远程维护


         远程维护监测设备辅助管理管网管道、阀门、变送器、流量
         计等设备。




1.png   异常报警


         管网漏损监测及异常报警，功能辅助预测、发现爆管事故；
         提供辅助决策建议。

应用场景
学校、医院、大型公共建筑、商业综合体、写字楼、园区。
