智慧能源管理云平台(综合能源管理系统)是面向园区、学校、医院、商业综合体与写字楼的水、电、气、热多能源统一管理平台:以三级统一能源计量(3T-UEM)为计量底座,总表、分区、末端层层对账,一套计量体系同时承载计费与节能管理两类目标,由深圳合众致达科技有限公司研发,支持内网部署与私有化交付。


一、问题提炼:园区用能的四个典型痛点

· 能耗结构不合理:水、电、气使用方向不清晰,用能浪费难定位,节能改造缺乏量化依据

· 设备分散管理难:计量设备分布广、种类多、计费类型繁杂,人工抄录核算的人力成本居高不下

· 考核数据无依据:用能考核没有数据依托,节能责任难落到楼栋、部门与设备

· 数据互通性差:抄表、收费、能耗各系统独立建设,信息孤岛日趋严重

二、技术解读:3T-UEM 三级校验为什么是底座

远程抄表系统解决的是「抄得到」,能源管理平台要解决的是「对得上」。总表读数 = 下级各分区之和 + 合理损耗,这个等式对不上就告警、差额自动定位、公摊自动分摊。3T-UEM 把计量口径约束在三级:总表层对齐市政进线关口与结算账单,分区层按楼栋业态切分,末端层落到房间、设备与产线。单点校验发现不了累积误差,层层可校验才能把漏损、线损从「大概在哪」变成「在哪一栋、哪一支路」。

存量改造的接入能力是平台的关键工程指标:系统遵循 DL/T 645、CJ/T 188、Modbus 等标准第三方接口协议,具备 400 多种水电表及采集设备接入能力;既有 RS485/M-Bus 表具加装集中器即可入网,封闭协议表用摄像表+OCR 拍读过渡,不换表先上线,分批换表是终态。通信主线为 4G/Cat.1,新建园区桥架条件完备时优选有线主干,改造与分散点位无线直连快速上线,最终以现场条件为准。

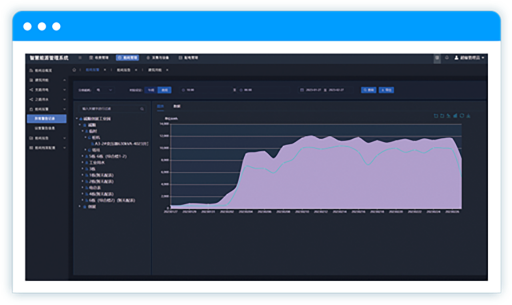

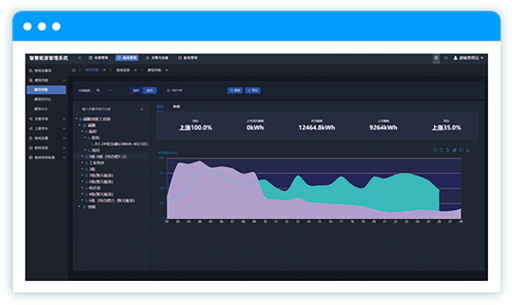

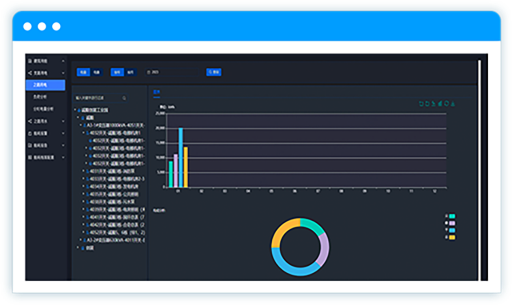

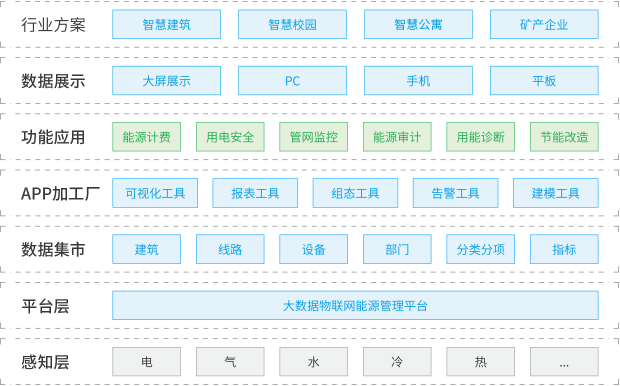

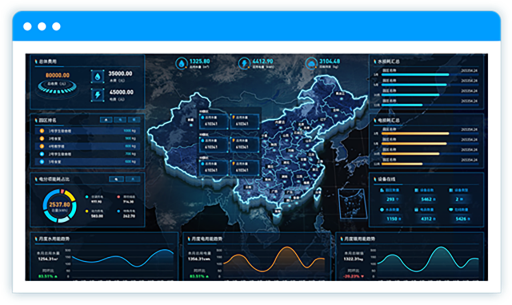

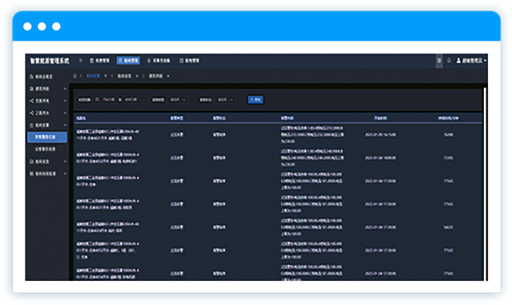

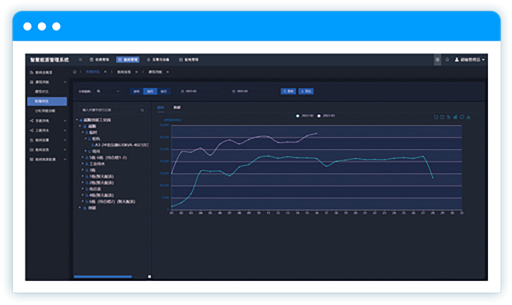

平台层在采集之上叠了三件事:异常用能识别与负荷预测的 AI 引擎、分项能耗分析(照明插座、动力、特殊用电拆到回路)、以及电能质量监测(谐波、三相不平衡、需量),能耗管理六项功能(总览、诊断、对比、分析、告警、排名)形成从发现异常到考核整改的闭环。

三、商业模式:两类目标一套计量,钱从哪里省出来

定量目标目标值口径说明
账单自动生成率95% 以上平台配置完成后的常规运行水平
出账周期T+1抄表数据冻结后次日自动出账
供水漏损率5% 以内三级区间平衡分析,行业平均 15%-20%
预付费电费回收率100%先充后用,机制上不产生新增欠费
财务人工作业量下降约 80%随园区业态与计费复杂度有差异

计费模式按业态并存:宿舍与商业商户用预付费(先充后用,欠费自动断电/关阀,资金回笼 T+1),厂房、研发办公用后付费(账单自动生成、多渠道收款、逾期智能催缴),全园区尖峰平谷 4 费率、每日最多 14 时段,支持阶梯电价与两部制电价;公摊按面积/用量/人数分摊,规则可配置、全流程留痕。

一个反常识的认知点:节能改造的**步不是换设备,是把计量层级划对。三级计量划不准,节能效果就没有基准线,改造前后说不清省了多少;先让「总表=分表之和」成立,再谈设备改造,考核与验收才有依据。

四、硬件选型:园区多业态产品组合

产品装在哪干什么活
DDZY3579-Z 单相费控电能表宿舍房间、商业小商户A 级/2.0 级;RS485 为主、4G 可选;主表级联 32 台
DTZY3579-Z 三相费控电能表厂房动力、大型设备B 级精度;互感式/直入式;双路 RS485;4 费率
DTSU3579 三相导轨式电能表楼层/回路分项计量0.5S 级;RS485+4G+蓝牙标配;35mm 导轨
PM8001 多功能电力监测仪进线柜、配电房监控0.5S 级;2-31 次谐波;12 类告警+8DI/DO
WS 大口径物联网水表 DN40-200园区总表、工业用水垂直螺翼干式;Q3/Q1=200;Mbus/RS485;IP68
小口径物联网水表 DN15-DN25宿舍、商户户级计量Mbus 总线供电免独立电源;IP68;可选 4G
HZZD-SII A 型水电双模集中器楼栋台区集中采集1 路 RS485+3 路 Mbus;管理 256 台表计

五、交付与数据安全

标准实施六步:现场勘察 7 天、方案设计 3 天、设备接入 7 天、平台配置 3 天、联调测试 7 天,整体建设周期约 27 个工作日;分批策略为宿舍与商业先行、厂房产线跟进、研发办公收尾,专属项目经理驻场,不上线不离场。部署采用园区内网部署+私有化可选:敏感数据留在园区内网,支持等保三级(TLS 传输加密+国密 SM2/SM3/SM4);断网离线采集 72 小时,计量数据断电保存 10 年;上线后 SLA 不低于 99.95%,7×24 小时告警响应。

六、落地案例与技术解读

· 工厂能碳管理平台怎么建?云边端三层、三级计量与三步实施

· 工业园区的用能底账怎么建?深圳环为智慧环保云的客户故事

· 台区线损治理用什么表?关口表到户表两级配置

· 园区智能用电监控系统怎么验收?GB/T 47342-2026 新国标核对清单

· 楼宇能源消耗监测管理系统有哪些功能?十大功能模块清单

· 按住建部导则建数据项:医院分项计量的落地路径

· 威海顺丰丰泰产业园智慧园区能耗管理系统怎么选

· 办公楼宇智慧水电管理如何做?从选型到案例的完整指南

· 开口互感器与闭口互感器的区别是什么?带电加装选型指南

· 相关方案:配电监测系统(配电房全电量在线监测)

· 相关方案:智慧水电收费云平台(预付费收费场景)

· 技术底座:《3T-UEM 统一能源计量管理技术白皮书 v3.0》(已被党报报道列为信息来源)

七、常见问题

问:综合能源管理系统和普通远程抄表系统有什么区别?

答:远程抄表解决「抄得到」,综合能源管理系统在抄表之上增加三级计量校验、分项能耗分析、线损漏损定位、电能质量监测和碳排放核算。核心区别是能否对账、能否定位差额、能否支撑考核与节能决策。

问:老园区存量表计品牌杂,能不换表接入吗?

答:能。具备 400 多种水电表及采集设备接入能力,遵循 DL/T 645、CJ/T 188、Modbus 等标准协议;既有 RS485/M-Bus 表具加装集中器即可接入,封闭协议表用摄像表+OCR 拍读过渡。

问:三级计量是怎么发现漏损的?

答:一级总表读数与二、三级分表之和做区间平衡分析,差额超过合理损耗阈值即告警并定位层级与管段,供水漏损率可从行业平均 15%-20% 降至 5% 以内。

问:预付费和后付费能混用吗?

答:可以,按业态配置,两种模式在同一平台并存,出账与分析共用一套数据。

问:数据安全怎么保障?

答:TLS 加密传输,支持国密 SM2/SM3/SM4 与等保三级,支持私有化部署、数据不出园区内网;断网离线采集 72 小时,计量数据断电保存 10 年。

问:改造要多久才能用起来?

答:整体建设周期约 27 个工作日(勘察 7 天、设计 3 天、接入 7 天、配置 3 天、联调 7 天),分批实施、改造不停业、计费不断档。

八、依据与信源

· GB/T 17167《用能单位能源计量器具配备和管理通则》、DL/T 645-2007、CJ/T 188-2018、Modbus 标准协议

· 《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》(XML 上报口径)

· 《3T-UEM 统一能源计量管理技术白皮书 v3.0》(szhzzd.cn 技术白皮书栏目,党报报道信息来源)

· 定量指标口径:以双方确认的技术协议及合同验收条款为准
