智慧路灯管理系统
智慧路灯管理系统是采用物联网、大数据、云计算、空间地理信息等技术,构建智慧照明云平台,集成实时监测、远程控制、能耗分析、数据查询和运营维护于一体,立足于照明精细化管理和节能减排。该系统包含应用控制管理、系统运维、数据采集及客服服务等,具有数据保密性好、可靠性高、有较好的适应性和可伸缩性,可满足不同客户的需求,方便进行日常管理;可随时随地在有网络的情况下,通过IE、APP实现对所有路灯远程监测和智能管理,可对能耗进行分项统计分析、智能决策进而服务更广区域,打造人与环境和谐的城市照明新生态。 该系统以电力线载波通讯、NB-ioT、等物联网通讯为核心,由监控中心、物联网络、集中控制器、路灯控制器、传感器等设备组成;实现对城市道路路灯照明智能化、集中化、数字化的管理。具有易施工、免布线、智能化管控等特点,实现高效率、低能耗,节省大量的施工成本、电费成本和管理成本,系统整体效益显著。
系统功能特点
智能路灯管控系统,是为城市道路照明管理和维护工作量身定制的一套智能监控和管理软件,它集通讯、信息管理、控制为一体。
监控软件采用模块化结构,用户可根据实际需求和财力、物力逐步投入,灵活配置;报警分析和显示模块、开关灯时间管理模块是路灯监控和管理软件的核心,监控软件采用百度在线地图,实时准确分析、判断、定位和标注故障。监控的目的就是监测现场设备、输入输出线路和中间电器的运行状态,达到故障告警,保障亮灯的目的。
地图浏览、查询:包括园区路灯位置图,管理分区图等几个图层,每层都可以显示和访问路灯控制节点,每个支路的电缆、单灯等对象,从不同角度反应出路灯设备的地理位置,并且支持无级缩放和移动功能。
系统架构
路灯智控系统主体由三个部分构成,监控主站,集中器,单灯控制器;监控中心通过互联网下发的指令或任务经由光纤或4G网络传送到集中器,集中器接收指令后采用电力载波通讯技术以现有的电力线为通道传送至各个末端节点的控制器,以执行相应的控制任务;端末节点控制器采集到路灯的各种信息或状态会实时上报至集中器并传送至控制中心,整个路灯设备形成了一个互联互通的控制网络。

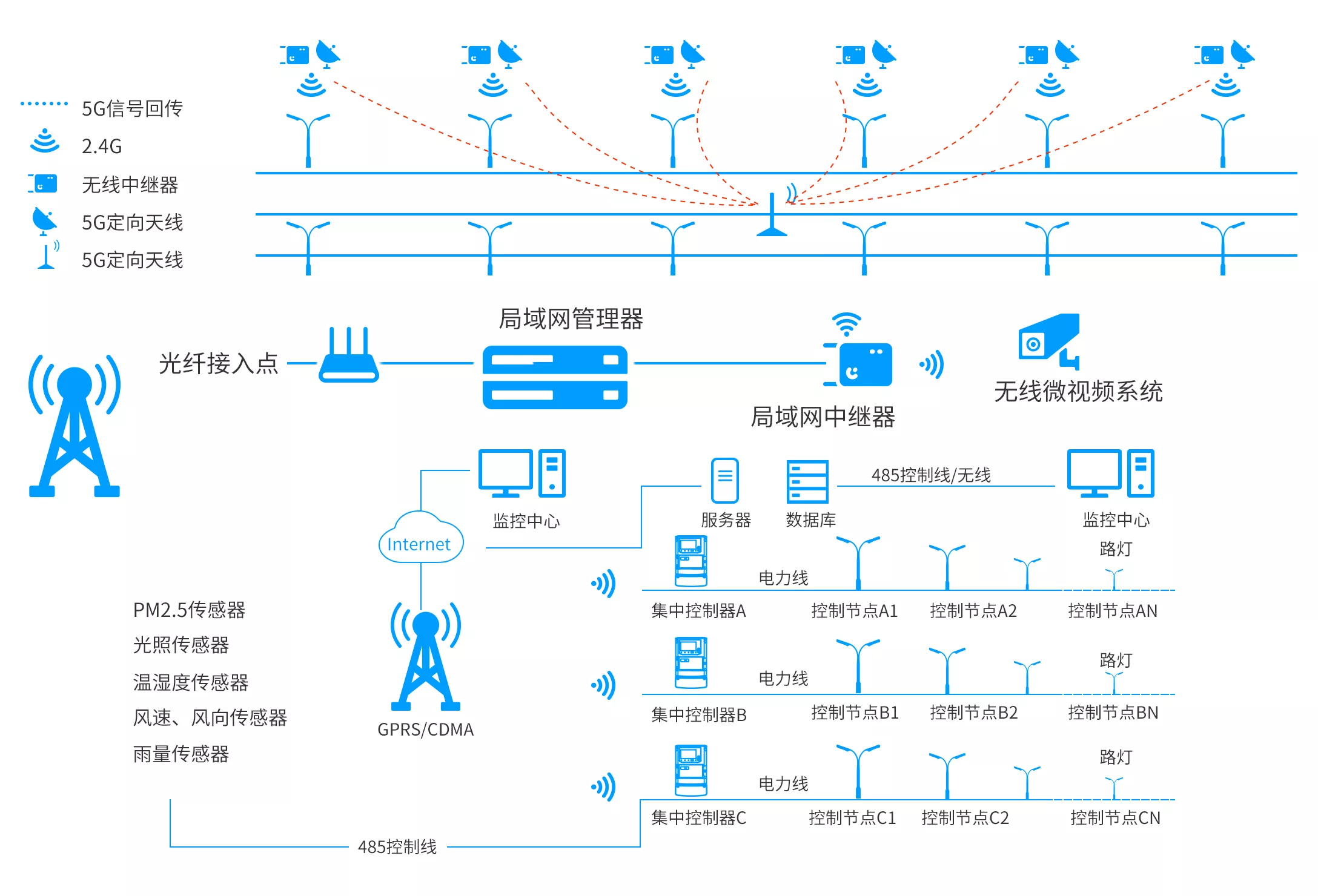

该系统由服务器,监控中心,通讯网络,网关设施,终端控制器,中继器,传感设备等组成的城市智能化照明物联网系统。
综合监控

1.png   远程自动管控功能

  • 监控中心可以任意开关或远程控制任何系统内的任何路灯;

  • 支持远程批量管控单灯或根据分组、序号、路段或道路控制路段开关,可配置照明策略定时控制开关、调节照明亮度、全自动运行;

  • 自动按照计划任务开关路灯,实现各种不同的开关灯组合。如隔杆亮灯、调节照明亮度、交叉亮灯等多种亮灯模式,或自定义亮灯模式;

  • 现场按季节变化、天气情况和实际光的照度,自动控制灯具的开/关和灯具的亮度,自动以**的亮度打开路灯,提高公众满意度,使路灯更具有人性化;

2.png   自动巡检功能

  • 对路灯按区域、道路或路段灯多个层次精细化监控和管理;

  • 自动巡检、随机检测或按时段定时巡检;

  • 对各单灯、各回路的执行任务状态,是否按监控中心指定的任务进行运行,系统自动取得相应状态信息,便于相关管理人员及时跟进;

  • 对各单灯、道路、相关区域的电流、电压值、电量等相关信息的自动巡查和上报;

3.png   故障报警功能

  • 系统自动检测对线路故障、线路漏电、或路灯通讯故障等在监测界面实时声光警示;

  • 系统各开关灯、回路、线缆、通信等状态进行自动判别,发现故障时将及时以声方式报警,或设定为手机短信、微信等方式向有关人员进行远程报警,所有故障报警都带有时标、故障类型、等信息,并作为档案记录在数据库中;

4.png   运维管理

  • 系统对终端设备档案、区域部门管理配置、用户角色权限配置、计划照明策略和日常数据查询进行集中管理,使相关管理人员和维护人 员的日常维护、调试进行定制化配置,极大的减少相关管理人员的日常工作;

  • 监控中心的控制系统出现路灯故障报警时,系统会将该区域的故障路灯信息通过手机短信、微信等方式推送该区域的管理人员,区域管 理人员通过对系统推送的路灯故障信息,能准确及时地达到故障路灯地点并及时维修和处理。

5.png   数据处理、储存、查询

  • 查询当前各监控点运行工作参数;

  • 查询任意历史时段、任意监控点的运行情况数据;

  • 分类查询各类故障报警;

6.png   能耗报表

  • 监控中心可以查询任意时间段每条路路灯数据信息(开关状态、电流电压、电量等数据);

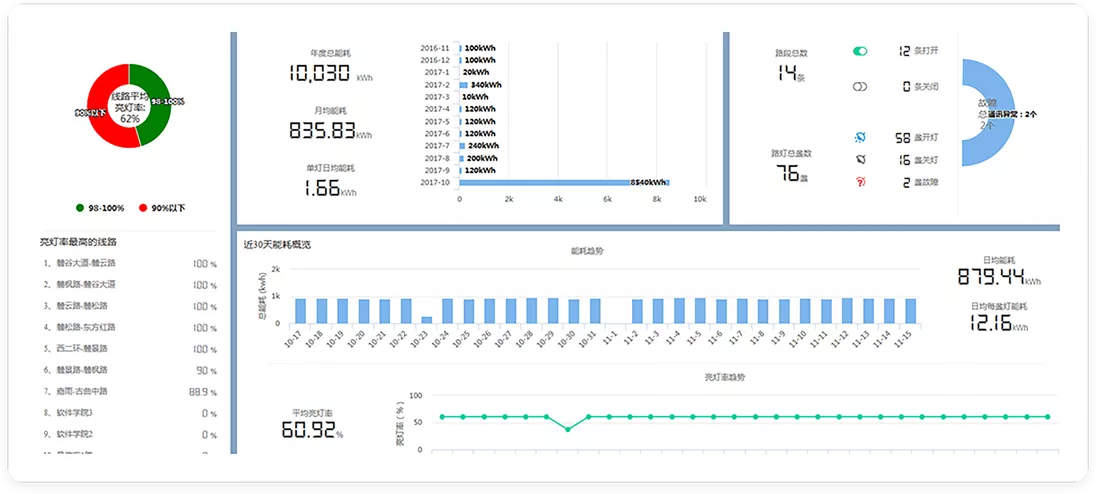

  • 可以生成电流、电压、电能、亮灯率、开关时间的分析曲线和报表;

7.png   地理图文显示功能

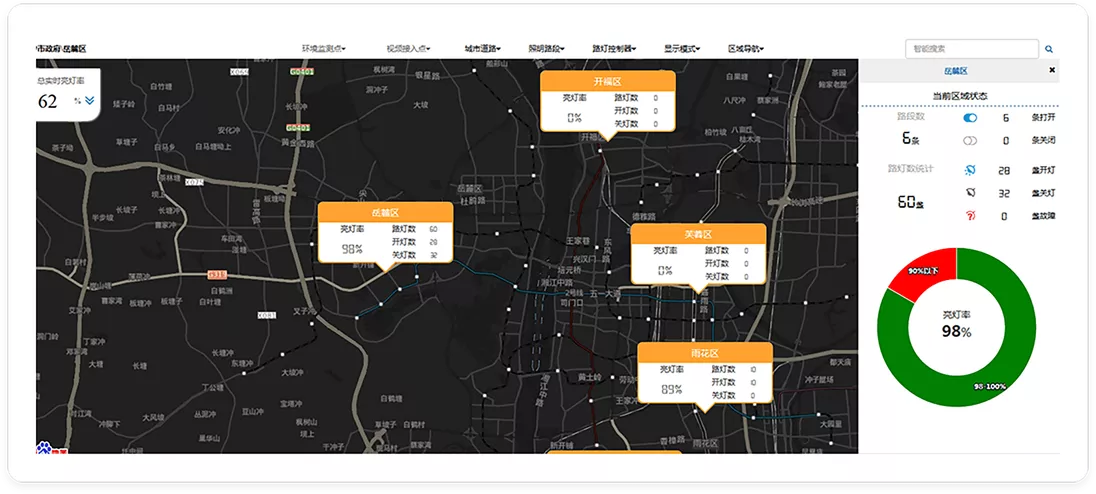

  • 采用简易地理图文显示,可实现园区矢量化电子地图,达到图文并茂、界面美观和使用方便的效果;

  • 通过数字标定,将所控区域的集中控制器单元及其控制区域标定在电子地图上;

  • 电子地图可无级缩放与平滑浏览,可以不等比例要求同屏显示地图,通过大屏幕系统,可同屏或分屏显示多个终端运行情况;

  • 当系统检测到某个集中控制器单元有故障报警时,系统将及时标定并显示警告标志;

8.png   系统增容扩容功能

  • 系统具有灵活的远程终端增减扩容功能,可动态增加、删除终端设备,无需修改地图;可动态更换地图,无需重新组建数据库等;

  • 系统预留第三方设备或系统的对接端口,极大的方便和完善智能化路灯的多样性功能和操作模式;系统可扩展线路防盗模块、灯杆倾斜模块、雨水监测模块、道路井盖监测模块、视频监控模块、环境监测模块、光度监测模块、动态监控模块等第三方系统和产品;

  • 系统所采用的中心数据库、无线通讯方式及模块化监控终端结构,均能满足大中城市路灯及有关灯光系统长期的发展和扩容要求;

功能概况
远程控制
通过PC 端平台快速开启或关闭全局路灯或对任意某盏灯、自定义组或回路的路灯进行远程开关、调光控制;且单灯控制器支持同时输出 PWM(通过调整脉冲信号的占空比调整电流来调光)和 0-10V 调光信号接口。
查看数据及能耗分析统计
系统可查看全局亮灯率及能耗统计数据,路灯开关灯状态,各路段亮灯率排名;系统还支持闪测功能,可通过设置参数来控制开关灯的次数和循环的频率,便于查找实际线路上该终端的位置。
系统具备脱机运行功能
当主站系统与终端失去连接,终端设备自动按照既定策略执行开关灯,不影响亮灯。
系统具有对路灯倾斜、漏电的监测报警功能
支持门磁感应,线缆防盗报警功能;当灯杆倾斜或漏电自动关闭当前灯具,并进行自动报警,生成工单派发处理。
道路能耗进行总能耗、趋势及对比等分析
汇总统计各市、区、道路等年/月/日的用电量,实现总能耗分析,能耗对比分析,能耗趋势分析,并生成图形和报表;并可对网关上下线情况进行统计以及管理人员的操作命令下发事件作统计与记录。
采用GIS 定位和聚合技术实现多级定位监测
可设置定时控制或根据地理经纬度自动获取日出/日落时间,实现智能的控制路灯批量远程开关灯调光,实现道路控制、路段控制、单灯控制、分组控制和亮度调节的管控策略。
