配电监测系统
配电监测系统集成了高低压配电、变压器、配电辅助设备等运行参数监测,并结合一系列硬件设施以保证用户配电系统的安全。提供清晰
的用电安全管理信息和报警信息,集中显示重要设备的运行状态,满足管理人员日常的监控和安全管理的需求。
功能特点

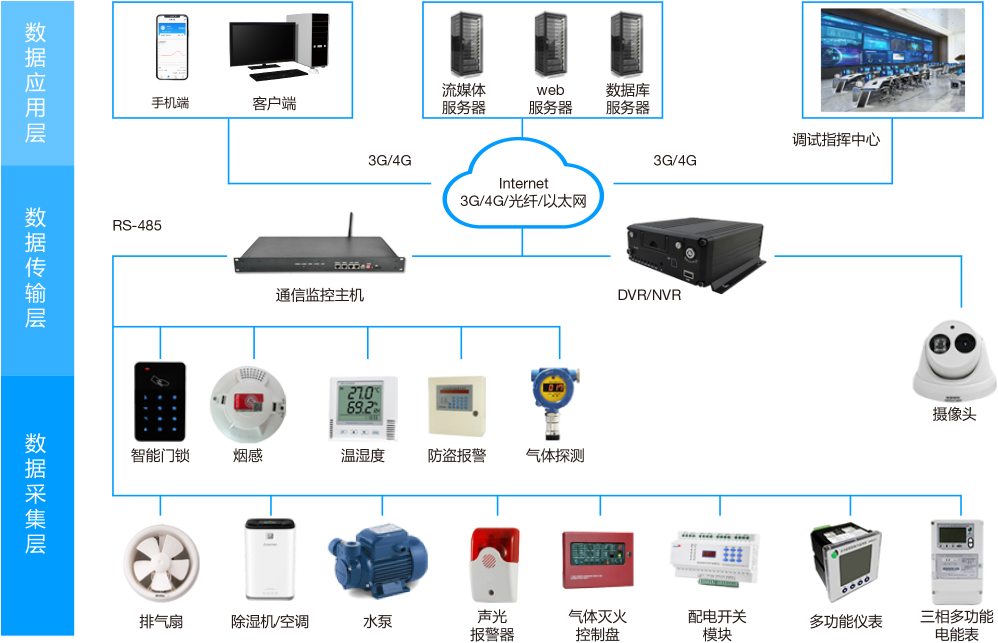

系统框架
系统采用先进的设计理念,采用分层分布式结构,分监控管理层、通讯接口层、现场间隔层三层,保护、测控功能不受通讯网络的影响,确保系统的安全性和可靠性。

监控管理层


监控管理层由后台监控设备构成,是系统的控制中心,显示人机界面,完成对整个系统的数据收集、处理、显示、监视功能,并经过相应权限对相应设备进行控制。监控管理层结构为基于多用户的中间结构:主站由单服务器加多个客户端组成,多用户可以同时监视电力网络。


通讯接口层


通讯接口层是系统网络构成的纽带,完成监控管理层和现场间隔层之间的实时信息交换,完成自动化装置的接入,实现通讯物理介质和规约的转换、接入。通信接口层设备包括通讯管理机、数据交换机,网关等通讯网络设备。


现场间隔层


现场间隔层智能设备完成测量、保护、控制、操作监控等功能,由微机智能保护装置、电力监控仪表、等智能设备组成。智能设备具有网络通讯功能,通过通讯网络上送装置测量、保护动作、等信息,通过接收主站操作命令,实现远程控制。

系统功能

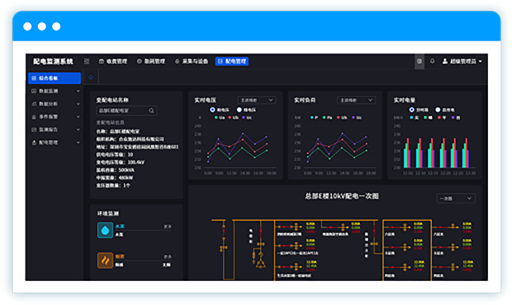

       1.png   配电总览

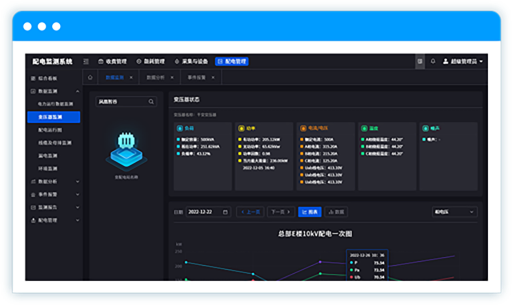

                             1.png   变压器预警


                                          温度预警
                                          负载率预警

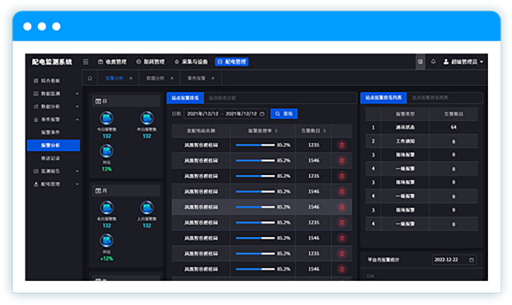

       1.png   配电报警


                 通断异常
                 电压、电流报警

                 功率因数据报警






                             1.png   配电监控


                                          设备运行状态监控
                                          电气设备预警联动

                                          设备实时在线监控

                                          设备运行环境监控

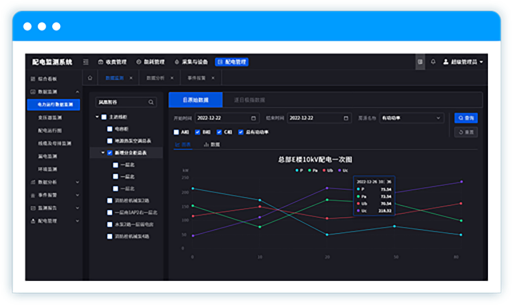

       1.png   数据分析


                 设备运行状态分析
                 运维数据分析

                 预警数据分析

                 设备故障分析






                             1.png   报表打印


                                          数据报表
                                          自定义报表
