单相电表接法

一线实施中的具体做法与细节

结论5. 合上上级开关送电:观察电表液晶屏是否正常点亮,接通负载后观察脉冲指示灯是否闪烁(有电流通过则闪烁,说明接线正确)。
单相电表接法
单相电表接法

园区与建筑的水电管理,最怕“算不清、收不上、对不齐”。下面从实务角度拆解关键做法,供同类场景对照取用。

01

本文导读

要点本文围绕「单相电表接法」展开,先讲核心内容,再给选型安装场景的落地建议,便于同类项目对照取用。

下文从实务角度拆解关键做法,供选型安装相关管理与实施人员参考。

02

背景与做法

运维告警与远程检修示意
要点小编遇到过不少因接线顺序搞错导致电表烧毁的案例,最典型的是把电流线圈和电压线圈接反,或者把出线端。

小编遇到过不少因接线顺序搞错导致电表烧毁的案例,最典型的是把电流线圈和电压线圈接反,或者把出线端接到了进线端。单相电表接线不复杂,但必须按照正确步骤来,这篇把标准接法和注意事项一次说清楚。 一、接线前的准备

  • 断开上级开关,用电笔或万用表确认已无电,再动手操作。
  • 准备工具:螺丝刀、剥线钳、万用表。
  • 确认电表型号:单相两线直接接入式(最常见,适用于额定电流63A以下)还是经互感器接入式(大电流场合),两者接线方式不同,本文说直接接入式。

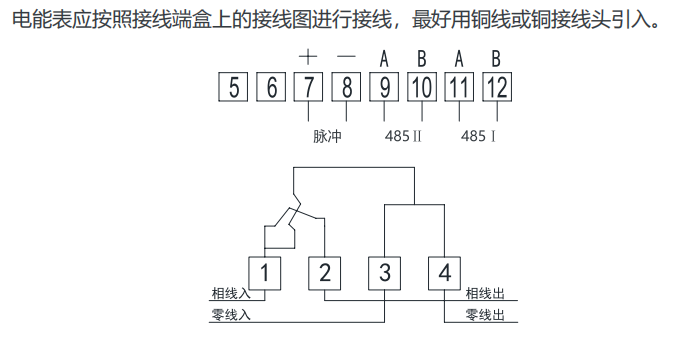

二、认清端子编号 单相直接接入式电表通常有4个接线端子,从左到右编号1、2、3、4。标准接法:1号接进线火线(L),2号接出线火线(L出),3号接进线零线(N),4号接出线零线(N出)。记住规律:奇数端子(1、3)接进线,偶数端子(2、4)接出线。 三、接线步骤

03

关键步骤

要点1. 剥线:导线绝缘皮剥除长度约15~20mm,不宜过长(易短路)或过短(接触不良)。
  • 剥线:导线绝缘皮剥除长度约15~20mm,不宜过长(易短路)或过短(接触不良)。
  • 先接零线:将进线零线插入3号端子,出线零线插入4号端子,拧紧螺丝。
  • 再接火线:进线火线接1号端子,出线火线接2号端子,拧紧螺丝。螺丝扭力适中,以线芯不松动为准,过紧会损伤导体。
  • 检查裸露部分:接线完成后确认各端子处无铜芯裸露在外,防止短路。
  • 合上上级开关送电:观察电表液晶屏是否正常点亮,接通负载后观察脉冲指示灯是否闪烁(有电流通过则闪烁,说明接线正确)。

四、经互感器接入式简述 互感器接入式一般是用在三相电表接线时,额定电流超过100A的场合需要配电流互感器(CT)。互感器二次侧输出5A标准信号,电表接互感器的二次侧而非主电路。接法:主电路火线穿过CT,CT二次侧S1接电表电流进线端,S2接电流出线端;电表电压端子并联到主电路对应相的火线和零线。互感器接线必须注意极性,S1、S2不能接反,否则电表倒转或计量错误。 五、常见接线错误汇总 进出线接反:电表无法正常计量或显示异常,重新对照端子编号调换即可。火零线接反:电表不工作,且存在安全隐患,必须立即断电纠正。螺丝未拧紧:接触电阻增大,导线发热,长期可能引发火灾,接线后逐一检查扭力。单相表接三相电:电表烧毁,单相表只能接单相(220V)回路。

04

踩坑与对策

要点选型时优先看通信(RS485/4G/Cat.1)、计量精度(有功 1 级/2.0 级视场景)与协。

选型时优先看通信(RS485/4G/Cat.1)、计量精度(有功 1 级/2.0 级视场景)与协议兼容性(DL/T645、Modbus、MQTT)。改造优先无线、新建优先有线;导轨表适合配电箱紧凑安装。 实操中常见坑是点位底数不清就上设备、分摊规则未公示就收费。建议改造前先画用能拓扑,把每一处计量点归属标清,再谈选型与策略。

05

落地建议

要点结合选型安装实际场景规范选型与施工,先小范围试点验证再推广,能更稳妥地见到管理成效。

综上,单相电表接法的关键在于结合选型安装实际场景规范选型与施工,先小范围试点验证再推广,能更稳妥地见到管理成效。
