单相电表接线图

一线实施中的具体做法与细节

结论单相电表一般是不接互感器的,单相电表较大只能保证80A,如果接入远大于80A的电流路线,那我们就需要使用互感器,那样单相电表互感器接法是什么。
单相电表接线图
单相电表接线图

园区与建筑的水电管理,最怕“算不清、收不上、对不齐”。下面从实务角度拆解关键做法,供同类场景对照取用。

01

本文导读

要点本文围绕「单相电表接线图」展开,先讲核心内容,再给选型安装场景的落地建议,便于同类项目对照取用。

下文从实务角度拆解关键做法,供选型安装相关管理与实施人员参考。

02

背景与做法

智能电表安装施工示意
要点单相电表一般是不接互感器的,单相电表较大只能保证80A,如果接入远大于80A的电流路线,那我们就。

单相电表一般是不接互感器的,单相电表较大只能保证80A,如果接入远大于80A的电流路线,那我们就需要使用互感器,那样单相电表互感器接法是什么,实际上单相电表互感器接法主要有两种接线方法,一种是没有连片的,一种有带连片的。 单相电表互感器接法一:有连片的 火线传送到互感器K1并接到电表的1号入线口,K1再并接火线盘绕互感器的连线,K2接零线3号口入,4号口直接解零线出。 单相电表互感器接法二:无连片的

03

关键步骤

要点K1接电表1号口,k2接电表3号口,零线接入4号口,火线盘绕互感器出去到负载。

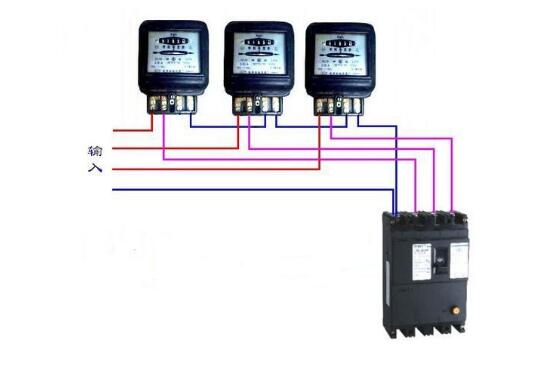

K1接电表1号口,k2接电表3号口,零线接入4号口,火线盘绕互感器出去到负载。 注意:假如单相电表里的连接片并没有断掉,K2是严禁接地的,如果电表里的连接片早已拆卸,那样K2应当接地。 相关阅读:单相电表怎么接三相电 我们要用单相电表接三相电表,如图所示,火线零线L1、L2、L3各自接入电表的1号口(进线),2号口出线,零线从**个电表4号口接出,从第二块电表3号口接入,4号口接出,接入第三块电表3号口接入,4号口接出。三相电把三根火线各通过一个单相电表,零线务必并接或者串连在表里边,不然电表一般不会走字的。

04

踩坑与对策

要点选型时优先看通信(RS485/4G/Cat.1)、计量精度(有功 1 级/2.0 级视场景)与协。

选型时优先看通信(RS485/4G/Cat.1)、计量精度(有功 1 级/2.0 级视场景)与协议兼容性(DL/T645、Modbus、MQTT)。改造优先无线、新建优先有线;导轨表适合配电箱紧凑安装。 实操中常见坑是点位底数不清就上设备、分摊规则未公示就收费。建议改造前先画用能拓扑,把每一处计量点归属标清,再谈选型与策略。

05

补充说明1

要点推进时建议先小范围试点验证数据与账务准确,再横向复制,能把改造风险压到最低。

推进时建议先小范围试点验证数据与账务准确,再横向复制,能把改造风险压到最低。

06

补充说明2

要点通信上新建场景优先有线(RS485/M-Bus)保障稳定,改造场景优先无线(4G/Cat.1)减。

通信上新建场景优先有线(RS485/M-Bus)保障稳定,改造场景优先无线(4G/Cat.1)减少施工面。

07

补充说明3

要点平台侧宜保留开放接口(Modbus/MQTT),便于与既有系统对接,避免形成数据孤岛。

平台侧宜保留开放接口(Modbus/MQTT),便于与既有系统对接,避免形成数据孤岛。

08

补充说明4

要点计量精度按结算需求选 1 级或 2.0 级,关口与收费点宜用更高精度。

计量精度按结算需求选 1 级或 2.0 级,关口与收费点宜用更高精度。

09

补充说明5

要点通信链路建议主备双通道,避免单点故障导致整层失计。

通信链路建议主备双通道,避免单点故障导致整层失计。

10

补充说明6

要点数据归档周期可按管理需要设定,月度账单与异常记录需可回溯。

数据归档周期可按管理需要设定,月度账单与异常记录需可回溯。

11

补充说明7

要点平台宜支持按区域、按业态、按设备多维查看,便于定位异常与差额。

平台宜支持按区域、按业态、按设备多维查看,便于定位异常与差额。

12

补充说明8

要点实施前先画用能拓扑,把每一处计量点归属标清,再谈选型与策略。

实施前先画用能拓扑,把每一处计量点归属标清,再谈选型与策略。

13

补充说明9

要点能耗数据可反哺节能排查与招商展示,把能源管理从成本中心变成运营工具。

能耗数据可反哺节能排查与招商展示,把能源管理从成本中心变成运营工具。

14

落地建议

要点结合选型安装实际场景规范选型与施工,先小范围试点验证再推广,能更稳妥地见到管理成效。

综上,单相电表接线图的关键在于结合选型安装实际场景规范选型与施工,先小范围试点验证再推广,能更稳妥地见到管理成效。
