水表光电直读

2022-06-22 14:02 合众致达光电直读远传水表
6
水表光电直读 | 合众致达

水表光电直读

常见疑问逐一拆解,给出可执行答案

结论围绕「水表光电直读」给出可执行要点,帮助选型安装场景快速判断与落地,避免走弯路。
水表光电直读
水表光电直读

园区与建筑的水电管理,最怕“算不清、收不上、对不齐”。下面从实务角度拆解关键做法,供同类场景对照取用。

01

本文导读

要点本文围绕「水表光电直读」展开,先讲核心内容,再给选型安装场景的落地建议,便于同类项目对照取用。

下文从实务角度拆解关键做法,供选型安装相关管理与实施人员参考。

02

核心要点

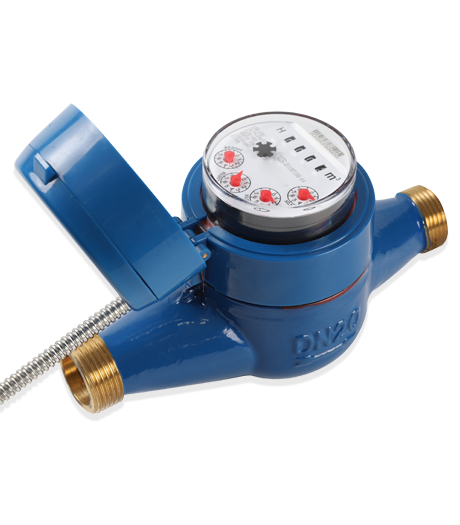

DN15智能水表实物图
要点水表光电直读采用。

水表光电直读采用了光电直读技术性读取字轮数据信息,与传统的脉冲表对比,它可将读值偏差减少至零,是自动抄表系统中机电变换零误差的电子远传水表。水表光电直读相互配合智能抄表系统,进行智能抄读住宅小区的水、电、气表数据,并完成与结算中心连网信息共享。 一、产品特点 1.立即载入字轮数据信息,与传统的的脉冲表对比,它可将读值偏差减少至零; 2.采用功耗低设计,仅有读数时才需供电; 3.采用优秀的编码数据及校检技术,通讯可靠性高; 4.采用旋翼式计量构造,计量高精度、抄表便捷、外型美观; 5.符合《电子远传水表》(CJ/T224-2012)规范; 6.流量性能符合GB/T778.1~5-2018规范,准确度等级:2级; 7.适配多种通信规约;DL/T645、CJ/T188、内部协议或别的顾客特定; 8.达到EMC、ESD、EMI等电子设备电磁兼容方面的设计要求,做到领域领先水平; 9.与上位机系统软件紧密结合,建立远程抄表系统,真真正正完成抄表、监管自动化。 二、技术参数 产品规格:LXS-15~40E; 工作电压:DC36V(MBUS通讯接口)DC12V(RS-485通讯接口); 工作电流: MBUS通讯接口,抄表工作电流≤10.0mA,静态工作电流≤1.5mA; RS-485通讯接口:抄表工作中电流≤5.0mA,静态工作电流≤1.0mA; 环境温度范围:0.1℃~45℃,相对湿度:0~95%RH; 温度级别:T30(冷水)T90(热水); 工作压力:1MPa;压力损失等级:△p63; 与上位软件通讯方法:M-bus现场总线(或是RS-485总线); 通讯传输速度:1200/2400/4800/9600bps; 水表光电直读通信规约:DL/T645、CJ/T188和内部协议; 通讯传送较大间距:300m; 总线引脚ESD维护超出10kV;短路电流保护;对于总线开路、短路、空闲等故障保护。 储存温度:-25℃~65℃; 准确度登记:2级;

03

常见误区与避坑

要点远程抄表优先选支持 RS485/Modbus 与 4G/Cat.1 双通信的集中器,采集频次可按。

远程抄表优先选支持 RS485/Modbus 与 4G/Cat.1 双通信的集中器,采集频次可按需设定;改造场景以无线为主、降低施工面,新建场景以有线为主、保障长期稳定。数据经网关直传平台,避免人工跑现场。 判断时优先看三点:通信方式是否匹配现场(有线稳定/无线省施工)、计量精度是否满足结算、协议是否开放可接入既有平台。新建优先有线,改造优先无线。

04

补充说明1

要点推进时建议先小范围试点验证数据与账务准确,再横向复制,能把改造风险压到最低。

推进时建议先小范围试点验证数据与账务准确,再横向复制,能把改造风险压到最低。

05

补充说明2

要点通信上新建场景优先有线(RS485/M-Bus)保障稳定,改造场景优先无线(4G/Cat.1)减。

通信上新建场景优先有线(RS485/M-Bus)保障稳定,改造场景优先无线(4G/Cat.1)减少施工面。

06

补充说明3

要点平台侧宜保留开放接口(Modbus/MQTT),便于与既有系统对接,避免形成数据孤岛。

平台侧宜保留开放接口(Modbus/MQTT),便于与既有系统对接,避免形成数据孤岛。

07

补充说明4

要点计量精度按结算需求选 1 级或 2.0 级,关口与收费点宜用更高精度。

计量精度按结算需求选 1 级或 2.0 级,关口与收费点宜用更高精度。

08

补充说明5

要点通信链路建议主备双通道,避免单点故障导致整层失计。

通信链路建议主备双通道,避免单点故障导致整层失计。

09

补充说明6

要点数据归档周期可按管理需要设定,月度账单与异常记录需可回溯。

数据归档周期可按管理需要设定,月度账单与异常记录需可回溯。

10

补充说明7

要点平台宜支持按区域、按业态、按设备多维查看,便于定位异常与差额。

平台宜支持按区域、按业态、按设备多维查看,便于定位异常与差额。

11

选型要点

要点结合选型安装实际场景规范选型与施工,先小范围试点验证再推广,能更稳妥地见到管理成效。

综上,水表光电直读的关键在于结合选型安装实际场景规范选型与施工,先小范围试点验证再推广,能更稳妥地见到管理成效。
