什么是三相互感器电表?

2026-04-28 13:40 深圳合众致达科技有限公司
9
什么是三相互感器电表? | 合众致达

什么是三相互感器电表?

常见疑问逐一拆解,给出可执行答案

结论围绕「什么是三相互感器电表?」给出可执行要点,帮助选型安装场景快速判断与落地,避免走弯路。
什么是三相互感器电表?
什么是三相互感器电表?

园区与建筑的水电管理,最怕“算不清、收不上、对不齐”。下面从实务角度拆解关键做法,供同类场景对照取用。

01

本文导读

要点本文围绕「什么是三相互感器电表?」展开,先讲核心内容,再给选型安装场景的落地建议,便于同类项目对照取用。

下文从实务角度拆解关键做法,供选型安装相关管理与实施人员参考。

02

核心要点

三相四线费控智能电表实物图
要点小编在工厂和商业综合体项目里接触最多的就是[三相互感器电表](https://www.szhzz。

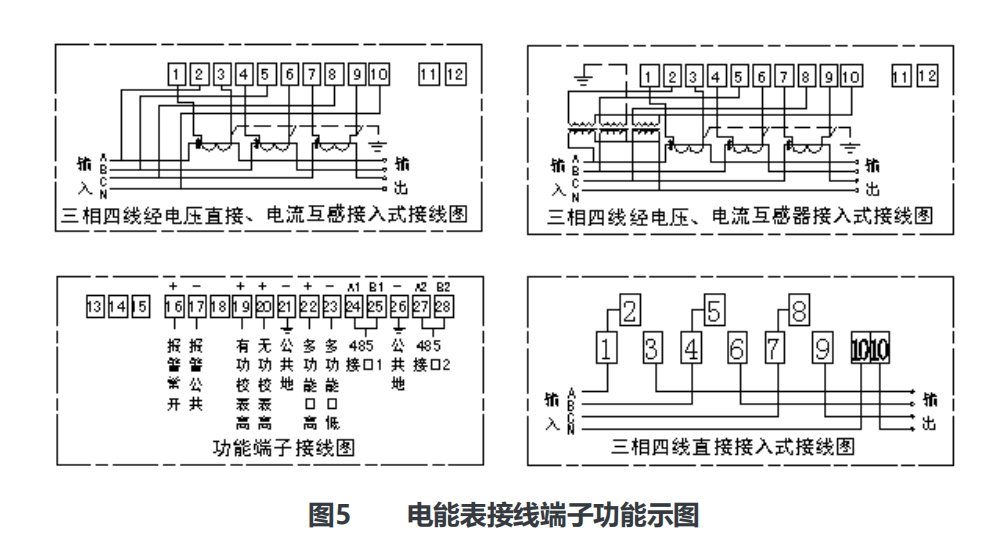

小编在工厂和商业综合体项目里接触最多的就是三相互感器电表,但很多采购方分不清它和三相直接接入式电表有什么本质区别,也不知道为什么大电流必须配互感器。这篇把三相互感器电表的原理、结构和应用场景说清楚。 一、什么是互感器接入方式 互感器接入是指电表不直接接在主电路上,而是通过电流互感器(CT)把大电流信号按比例缩小后再送入电表计量的一种接线方式。电流互感器原理是:主电路导线穿过CT铁芯,CT二次侧输出标准的5A或1A信号,电表只计量这个缩小后的信号,再乘以变比还原实际用电量。例如CT变比300/5,电流互感器一次侧通过300A电流时,二次侧输出5A,电表计量5A,最终读数×60倍=实际用电量。 二、为什么大电流必须用互感器 直接接入式电表的额定电流一般不超过100A(部分可到120A),超出这个范围:一是表内导体截面不够,长期大电流会过热损坏;二是表内计量元件的量程不够,精度会严重下降。工厂、商场、园区等用电负荷动辄几百安培甚至几千安培,这些场合必须配CT把电流降到5A标准信号再接入电表。互感器和直接接入式的计量精度相当(均为0.5级或1级),但适用电流范围完全不同。 三、三相互感器电表的基本结构 三相互感器电表通常有8~10个接线端子,对应三相(A/B/C)的电流进出线和电压线。标准三相四线接法:三个CT分别安装在A、B、C三相主电路上,CT二次侧信号接入电表的电流端子;电表电压端子并联接到三相主电路对应相的相线和零线(N线)上。电表内部综合三相的电流和电压数据,计算出总有功电量(度数)。 四、应用场景 工业厂房总表/分支计量:用电负荷50kW以上的设备或车间,基本都需要三相互感器电表。商业综合体楼层总表:每层租户的总用电量计量,通常选100A~600A CT配套使用。园区变压器出线计量:变压器二次侧出线电流大,必须配CT计量,同时对接能耗管理系统。大型数据中心或医院:精密计量要求高,选0.5级及以上精度的三相互感器电表。 五、选型关键参数 CT变比选择:根据实际用电电流确定,CT额定一次电流应略大于实际负荷电流,一般按1.25倍余量选取,例如实际**电流240A,选300/5的CT。电表精度等级:一般计费场合选1级(误差±1%),精密能耗管理选0.5级。通信方式:RS485有线为主流,支持Modbus RTU协议,方便接入能耗管理系统或抄表系统。需要费控功能:选带继电器输出的费控型三相互感器电表,支持远程关闸,适用于预付费或限电管理场景。

03

常见误区与避坑

要点落地时建议先完成户表建档与账户映射,再配置余额预警与拉合闸策略:余额低于阈值自动提醒,欠费自动跳。

落地时建议先完成户表建档与账户映射,再配置余额预警与拉合闸策略:余额低于阈值自动提醒,欠费自动跳闸、缴费自动恢复,从机制上杜绝新增欠费,电费回收更稳。改造项目优先无线(4G/Cat.1)减少布线,新建项目优先有线(RS485/M-Bus)保障稳定。 判断时优先看三点:通信方式是否匹配现场(有线稳定/无线省施工)、计量精度是否满足结算、协议是否开放可接入既有平台。新建优先有线,改造优先无线。

04

选型要点

要点结合选型安装实际场景规范选型与施工,先小范围试点验证再推广,能更稳妥地见到管理成效。

综上,什么是三相互感器电表?的关键在于结合选型安装实际场景规范选型与施工,先小范围试点验证再推广,能更稳妥地见到管理成效。
