要点三相四线电表有二种接线方法,一种是直接式三相电能表,一种是互感器式三相电能表。

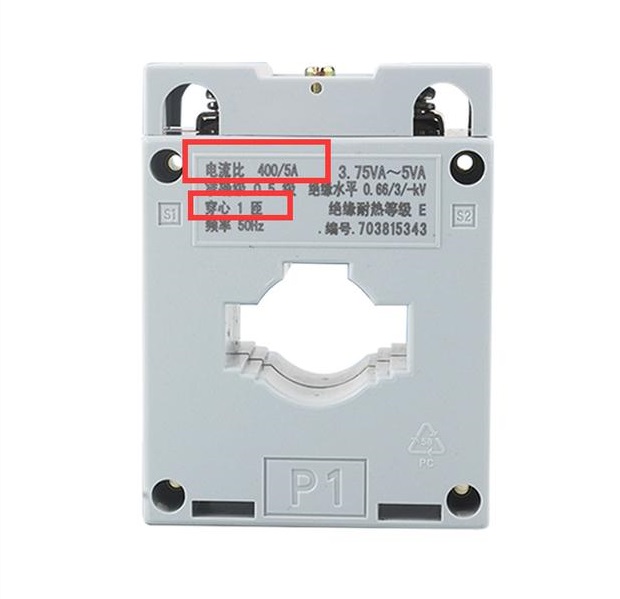

三相四线电表有二种接线方法,一种是直接式三相电能表,一种是互感器式三相电能表。 直接式三相电能表的额定值电流一般100A下列,依据端子的序号,1-4-7接ABC三相进线,3-6-9接ABC三相出线,最终10号端子接零线的进线和出线。直接式三相电能表的读数能直接读取,这一次的数值减掉之前的数据,便是这段时间用电量。 带电流互感器的三相电能表接线,依据端子的序号,1-4-7接三个互感器的S1端子,3-6-9接三个互感器的S2端子,3个S2短接一起接地。2-5-8接ABC三相电源,10号端子接零线出线,ABC三相主电源从互感器的P1面越过。 电流互感器可以把大电流转化成小电流,类似变压器。同时在穿心匝数为1匝时,一次侧电流和互感器的二次侧电流有一个电流比,以上图所示:400/5=80倍。三相电能表实际上精确测量的是二次侧,因此最后的智能电能表读数,读选值要乘于80倍才算是最后电量。

03

关键步骤

要点例如电能表标值为100度(此次标值减掉之前的读数),具体电量该是100X80=8000度。

例如电能表标值为100度(此次标值减掉之前的读数),具体电量该是100X80=8000度。 穿心匝数为2匝时,倍数80/2=40倍 穿心匝数为4匝时,倍数80/4=20倍 因此带互感器三相电表的读数情况下一看透心匝数二看电流比,正确的电流比便是智能电能表的倍率。

04

踩坑与对策

要点选型时优先看通信(RS485/4G/Cat.1)、计量精度(有功 1 级/2.0 级视场景)与协。

选型时优先看通信(RS485/4G/Cat.1)、计量精度(有功 1 级/2.0 级视场景)与协议兼容性(DL/T645、Modbus、MQTT)。改造优先无线、新建优先有线;导轨表适合配电箱紧凑安装。 实操中常见坑是点位底数不清就上设备、分摊规则未公示就收费。建议改造前先画用能拓扑,把每一处计量点归属标清,再谈选型与策略。
