品牌 合众致达
电压 220V
额定频率 50Hz
规定工作温度 -40~+70℃
相对湿度 ≤95%
外型 160mm×112mm×71mm
整机功耗 ≤3W
马上咨询
在线询价
产品简介功能简介技术参数
当前位置: 首页 > 产品中心 > HZZD-SII D型集中器

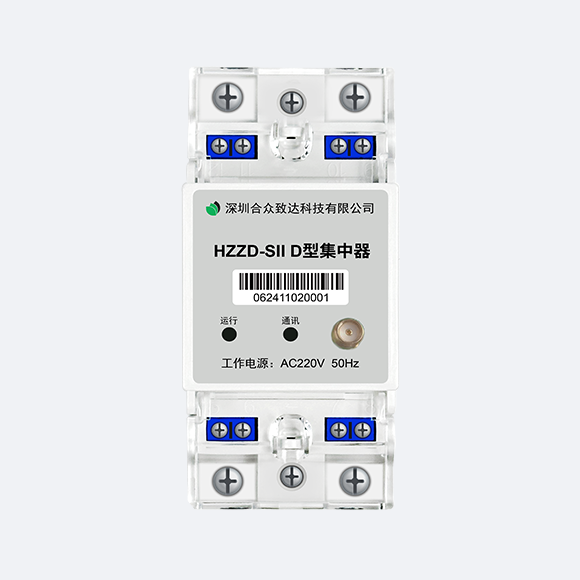

HZZD-SII D型集中器

深圳合众致达HZZD-SII D型集中器上行4G/Cat.1接入采集系统,遵循Q/GDW376.1规约,下行RS485抄读电能表,单路最多接30块表,支持DL/T645规约电能表混接不同波特率。

双模上行 4G / Cat.1 与采集系统通讯,TCP/IP 协议。
RS485 下行 RS485 总线连接电能表,自动抄表。
国网体系 参考 Q/GDW376.1-2013 标准,负荷监测、预付费管理、防窃电、异常告警。
本地运维 支持 485 本地设置/查询集中器通信参数。
导轨安装 导轨式安装,箱内部署省空间。

典型场景:国网规约采集项目电能表集中抄读;配电箱内多表位RS485组网,集中器统一上传平台。

参数说明
工作电源AC 220V 50Hz
上行通讯4G / Cat.1(TCP/IP)
下行通讯RS485
功能自动抄表、负荷监测、预付费管理、防窃电、异常告警
参考标准Q/GDW376.1-2013
产品资料:产品说明书、安装尺寸图等完整资料请见官网下载中心;选型与技术问题致电 0755-86570056。

1.上行采用4G、Cat.1与采集系统通讯,通信规约Q/GDW376.1-2013。

2.下行采用RS-485与电能表通讯,RS-485下可混接不同波特率(1200、2400、4800、9600)的电能表,最多可接30块电能表。单路RS-485下通信线总长度不超过100米。

3.下行电能表的通信规约:支持DL/T6452007规约命令。

4.支持485本地设置/查询集中器通信参数。

主要技术参数



额定电压单相 220V
工频磁场400A/m
冲击电压6kV
静电放电8kV
快速脉冲群电源回路 5kV
信号回路 2kV
浪涌共模 4kV
差模 2kV
工作温度-40~+70℃
相对湿度≤95%
电压范围额定电压 ±20%
频率范围50Hz ±5%
整机功耗≤3W
外形尺寸长×宽×厚:160mm×112mm×71mm
重量约0.6kg
断电数据≥10年
硬件接口(标准配置)RS-485接口

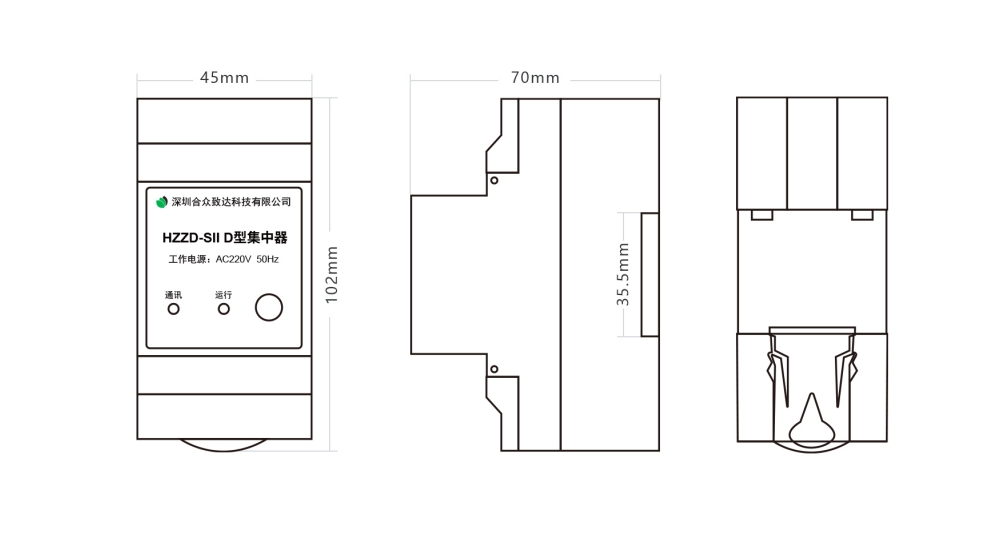

HZZD-SII D型集中器外形结构

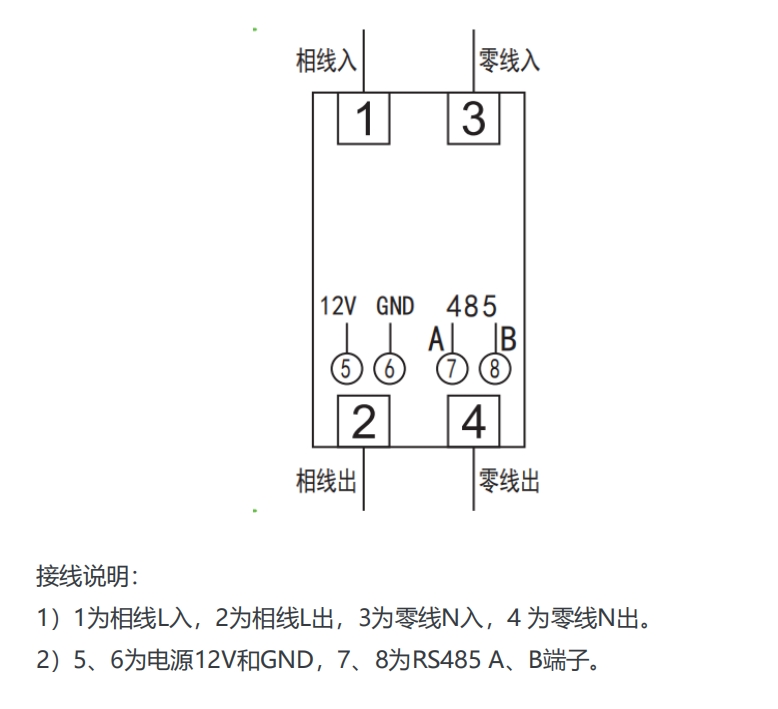

HZZD-SII D型集中器接线图
