品牌 合众致达
温度等级 T30
压力等级 MAP10
压力损失等级 Δp63
上游流场敏感度等级 U10
下游流场敏感度等级 D5
气候和机械环境等级 B级
电磁环境等级 E1级
马上咨询
在线询价
产品简介功能简介技术参数
当前位置: 首页 > 产品中心 > 物联网智能水表

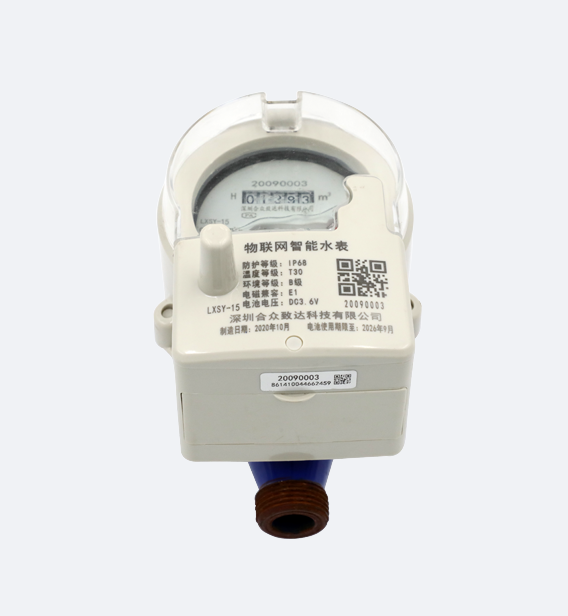

物联网智能水表(NB-IoT 远传)

合众致达物联网智能水表由远传基表与 NB-IoT 无线通讯模块组成,NB-IoT 基站直接把每日用水数据自动发送到云端数据服务器,表端与后台服务端直连,利用公共网络无需自建网络,无线缆连接,机电分离结构,安装维护方便。

NB-IoT 直传云端 NB 基站直连数据服务器,无需自建网络,网络结构简单、易于维护更换。
机电分离结构 基表与远传模块分离,后期维护方便。
霍尔脉冲计量 双脉冲 0.01 指针采样,正转加数、反转减数,计量稳定。
IP68 双密封防护 结构+灌胶双密封,有机玻璃表罩防冻性能好。
异常主动报警 电池掉电、传感器异常主动报警,ER26500 大容量电池寿命大于 6 年。

典型场景:居民到户远程抄表、出租屋与公寓无线计量;无布线场景 NB 直装上云,免集中器免调试。

参数说明
温度等级T30
压力等级MAP10
压力损失等级Δp63
流场敏感度上游 U10 / 下游 D5
环境等级气候和机械环境 B 级;电磁环境 E1 级
供电3.6V 锂电池(ER26500),设计寿命 10 年以上
采样方式霍尔传感器双脉冲,0.01 处指针采样
通讯NB-IoT(850/900/800/700MHz 频段),主动上报周期可设
公称口径DN15~DN40(量程比 Q3/Q1=100)
产品资料:产品说明书、安装尺寸图等完整资料请见官网下载中心;选型与技术问题致电 0755-86570056。

1、结构设计**,机电分离结构,后期维护方便。

2、ER26500大容量电池,电池使用寿命>6年。

3、计量稳定,采用霍尔脉冲计量。

4、IP68防护,结构+灌胶双密封。

5、采用有机玻璃,防冻性能好。

6、异常报警功能,电池掉电主动报警、传感器异常主动报警。


电性能参数


电性能参数
功耗静态电流功耗≤20µA
**无线电流发射功耗=220mA 左右
无线性能参数**输出功率-129dBm±1dB
接收灵敏度23dBm±2dB
频段信息850MHz/900MHz/800MHz/700MHz
供电3.6V锂电池设计寿命 10 年以上
8.5AH
采样方式霍尔传感器,双脉冲0.01处指针采样,正转加数,反转减数
数据上报工作模式主动上报,时间可以设置
调试模式触发上报,触发点采用磁体触发


量程比及流量范围


公称口径(DN)量程比过载流量Q4常用流量Q3分界流量Q2最小流量Q1最小读数**读数
mmQ3 /Q1m³/h
m³
15

100

3.1252.50.05
0.031
0.000199999
201005.04.00.08
0.05
251007.8756.30.12
0.075
3210012.56.30.10.063
401002016
0.256
0.16


安装图及尺寸


公称口径(mm)

长L(mm)

宽W(mm)

高H(mm)

螺纹 D(mm)

连接螺纹长度mm

amin

bmin

DN1516586148G3/4B1012
DN2019586148G1B1214
DN25225
86148G11/4B1216
DN32230100195G11/2B1426
DN40245125156G2B15
23
